Caros amigos,

Em dezembro de 2014 iniciei as publicações da Página de Estudos e Investigação da ATM. No inicio, todo o seu conteúdo foi oferecido português, inglês e espanhol. Porém, em março do ano seguinte, ao analisar as estatísticas de acesso das postagens, decidi manter somente a divulgação nos idiomas português e inglês.

De todo modo, o acesso aos conteúdos da página segue disponível aos demais pesquisadores, profissionais da área e aos interessados na investigação que desenvolvo.

3 ANOS DE PUBLICAÇÕES

Nos dias de hoje, a medicina baseada em evidência está estratificada hierarquicamente de cima para baixo onde na base da pirâmide encontramos os casos clínicos, os quais raramente são vistos como evidência.

A Página de Estudos e Investigação da ATM tem em sua concepção, o propósito da publicação de casos e conceitos clínicos, cuidadosamente publicados com as respectivas documentações dos pacientes com queixas de dor, disfunção e patologia da ATM, tratados na Clínica MY.

A página oferece acesso ao conteúdo ao longo de imagens, eletromiografias de superfície, cinesiografia computadorizada antes e após o  processo terapêutico. Foram incluídos casos de ortodontia tridimensional e reabilitação fisiológica neuromuscular da segunda fase do tratamento, após o tratamento da ATM.

FINAL

Página de Estudos e Investigação da ATM fez no mês de dezembro três anos de vida, lembrei-me de festejar no primeiro aniversário da Pagina.

No meio do trabalho com os pacientes, ensino e publicações não me lembrei de celebrar o segundo ano.

Quero celebrar estes três anos com vocês.

Temos com este projeto um lugar na internet que mostra a linha de trabalho conhecida como odontologia neuromuscular fisiológica, que atua sobre a postura e o funcionamento mandibular e considera todo o sistema corporal.

Para isso a odontologia neuromuscular fisiológica procura estabelecer, no paciente uma posição baseada na relação harmoniosa entre os músculos, dentes e articulações temporomandibulares.

MARCUS LAZARI frontal E SAGITAL

Na publicação deste final de ano escolhi as imagens mais significativas de todos estes anos de publicações, com links diretos para cada uma das publicações originais.

No final desta publicação coloquei os links das publicações do primeiro ano desta pagina.

3 ANOS DE PUBLICAÇÕES 2

Página de Estudos e Investigação da ATM tem crescido muito e continua recebendo visitantes de todo o mundo.

Muito obrigada!

Lidia Yavich

Patologia da Articulação Temporomandibular em um Paciente com Fusão Congênita de duas Vértebras Cervicais. Primeira e segunda fase. Caso clínico.

33 FINAL

Melhora Postural em Paciente após Tratamento de Reposicionamento Neuromuscular Fisiológico da Mandíbula. Paciente com Histórico de Cirurgia de Escoliose e Sintomatologia Craniomandibular.

24

Tratamento das Patologias da ATM: Paciente com Fortes Dores de Cabeça e das Articulações Temporomandibulares apresentando Importante Irregularidade de contorno no Côndilo Mandibular e Limitação de Abertura Bucal. Caso clínico.

27 CEF COMPARATIVAS

Reversão da Alteração da Medular Óssea em um caso de Necrose Avascular da cabeça mandibular. Acompanhamento de dois anos após o tratamento.

FRONTAL COMPARATIVAS ESQUERDA 2016.jpg

Tratamento Neuromuscular Fisiológico em Paciente com Cefaleia Diária e Dor nas Articulações Temporomandibulares. Caso Clínico sem Possibilidade de Recaptura Discal: primeira e segunda fase.

10 abre e fecha inicial

Criança com Otalgia (dor de ouvido) e Perda Auditiva Condutiva: quando medir faz a diferença. Normalização dos limiares auditivos. Primeira e segunda fase. Caso clínico.

FINALE FINALE

Tratamento das Patologias da ATM: Paciente com Dor na Região da Nuca, Zumbidos Bilaterais e Fraturas Recorrentes de Dentes e Próteses. Primeira e segunda fase. Caso clínico.

ITACIR COMBINADA

Tratamento das Patologias da ATM: Paciente com cefaleia durante 30 anos. Reabilitação Neuromuscular Fisiológica. Primeira e segunda fase . Caso clínico.

1 FOTOS FRENTE

Patologia da ATM em Músicos Profissionais: Um olhar além dos fatores de risco. Reabilitação Neuromuscular Fisiológica. Primeira e Segunda fase. Caso clínico.

HELLA

Página de estudos e investigação da ATM. Um ano de publicações.


2

Página de Estudos e Investigação da ATM tem crescido muito e continua recebendo visitantes de todo o mundo.

Muito obrigada!

Lidia Yavich

Tratamento das Patologias da ATM: Paciente com Fortes Dores de Cabeça e das Articulações Temporomandibulares apresentando Importante Irregularidade de contorno no Côndilo Mandibular e Limitação de Abertura Bucal. Caso clínico.

To read this publication in English click here.

Nas diferentes publicações desta página tenho apresentado pacientes de diferentes idades, diferente gênero com diferentes patologias das articulações temporomandibulares.

Este caso clinico é o segundo que apresento em um paciente com protocolos protéticos construídos sobre implantes. Chamo uma vez mais a atenção do diagnóstico das patologias das articulações temporomandibulares e a posição mandibular como parte fundamental de qualquer procedimento na odontologia.

1 FOTO INIC FRONTALPaciente de sexo feminino com 54 anos de idade se apresenta na consulta com queixas de forte dor de cabeça, dor nas articulações temporomandibulares, dor na coluna cervical, dor de ombros, dor de ouvido, sensação de ouvidos entupidos e crepitações em ambas as articulações temporomandibulares.

2 FOTO INICIAL PERFIL

A paciente foi encaminhada pelo seu dentista que tinha efetuado o tratamento de implantes e protético, reabilitando a paciente, mas sem conseguir aliviar as dores que a afligiam.

2A MARCAÇÃO DA DOR

Marcação dos pontos de dor: parte da ficha clínica preenchida pela paciente.

A paciente refere dor diária.

Funções que  AGRAVAN A SUA DOR:

Mastigação

Abrir a boca

Rir

Bocejar

A paciente também refere dor na coluna e dormência e formigamento nos braços e dedos.

Refere que acorda com dores no corpo.

3 DENTES INIC PROT FRONTAL

Oclusão habitual da paciente no dia da consulta.

A paciente era portadora de próteses sobre implantes com protocolo removível superior e uma próteses sobre implantes com protocolo fixo inferior.

4 OCLUSAIS INICIAL PROT

Vista oclusal superior e inferior das próteses sobre implantes da paciente no dia da consulta

5 DENTE INICIAL SEM PROT

Imagem da cavidade oral da paciente  sem a prótese superior.

6 OCLUSAIS INIC SEM PROT

Vista oclusal superior e inferior da paciente sem a prótese superior.

7 PANORAMICA INICIAL

Radiografia panorâmica inicial da paciente antes do tratamento com as próteses em oclusal habitual antes do tratamento.

Presença de 4 implantes metálicos na maxila, 2 no lado direito e 2 no esquerdo; e 5 implantes na região anterior da mandíbula.

8 LAMINOGRAFIA INCIAL

Laminografia da ATMs : posicionamento posterior dos processos articulares nas cavidades articulares quando a mandíbula se encontra em posição de intercuspidação máxima.

9 TELE PERFIL INICIAL

Radiografia lateral da paciente com as próteses em oclusão habitual.

10 C7 INICIAL

Radiografia lateral e da coluna cervical da paciente com as próteses em oclusão habitual antes do tratamento.

Alterações da coluna cervical, perda da lordose fisiológica e diminuição de espaços intervertebrais fisiológicos especialmente entre as vertebras C4, C5 e C6.

cefalometria 2013 PORTUGUES

Análise cefalométrico de Ricketts antes do tratamento com as próteses em oclusão habitual.FACTORES CEF ANTESSS

Valores da convexidade do Ponto A e da Altura Facial Inferior antes do tratamento.

11 FRONTAL INICIAL

Radiografia frontal da paciente com as próteses em oclusão habitual

12 RNM DIREITA INICIAL

RNM, corte sagital da ATM direita em boca fechada: existe uma irregularidade de contornos com redução do aspecto superior do côndilo mandibular, que esta anterovertido. Existe um pequeno osteofito anterior

O disco articular encontra-se deslocado anteriormente, SEM REDUÇÃO  nas manobras de boca aberta.

Presença de cistos ósseos subcorticais no aspecto ântero-superior do côndilo mandibular.

13 RNM  ESQ  INICIAL

RNM, corte sagital da ATM esquerda em boca fechada: existe uma importante irregularidade de contornos da porção superior do côndilo mandibular, com formação de osteofito anterior.

Existe uma retificação da eminencia articular.

O disco tem dimensões reduzidas encontrando-se deslocado anteriormente SEM REDUÇÃO  nas manobras em boca aberta.

Pode se observar um importante hipossinal compatível com necrose avascular.

13A RNM  ESQ  INICIAL

RNM, outro corte sagital da ATM esquerda em boca fechada:existe uma importante irregularidade de contornos da porção superior do côndilo mandibular, com formação de osteofito anterior.

Existe uma retificação da eminencia articular.

O disco tem dimensões reduzidas encontrando-se deslocado anteriormente SEM REDUÇÃO  nas manobras em boca aberta.

Pode se observar um importante hipossinal compatível com necrose avascular.

16A  ESQ boca fechada 2013 T2

Ressonancia nuclear magnetica em T2 mostrando claramente a efusão articular.

O diagnóstico diferencial das efusões na ATM tem um amplo espectro como as efusões em outras articulações em outras regiões do esqueleto.

A RNM (ressonância nuclear magnética) pode nos proporcionar muitas informações e não apenas a posição do disco.

14  RNM FRONTAIS INICIAIS DIR E ESQ-Recuperado

RNM : corte frontal da ATM direita e esquerda fechada. Lesão superior no côndilo mandibular do lado direito, já descrito no corte sagital do mesmo côndilo como cistos ósseos subcorticais. .

No corte da cabeça mandibular do lado esquerdo pode se observar um importante hipossinal compatível com necrose avascular.

A necrose avascular ocorre quando o fluxo de sangue para um osso é interrompido ou reduzido. Pode ser causada por várias condições, como lesão articular ou óssea, pressão no interior do osso e outras condições médicas.

O côndilo afetado por necrose avascular apresenta baixo sinal nas imagens ponderadas em T1 como resultado de alterações edematosas no osso trabecular.

14 SERIE DE RESS DIR FECHADA 2013

RNM, cortes sagitais da ATM direita fechada antes do tratamento.

Foram postadas  anteriormente em destaque as imagens que considerei mais relevantes, mas também fica registrado esta série.

14 SERIE DE RESS DIR ABERTA 2013

RNM,cortes sagitais da ATM direita aberta antes do tratamento. Existe uma limitação da excursão do côndilo mandibular.

15 SERIE DE RESS ESQ FECH 2013

RNM, cortes sagitais da ATM esquerda fechada antes do tratamento.

Foram postadas  anteriormente em destaque as imagens que considerei mais relevantes, mas também fica registrada esta série.

15 SERIE DE RESS ESQ ABERTA 2013

RNM, cortes sagitais da ATM esquerda aberta antes do tratamento. Existe uma limitação da excursão do côndilo mandibular.

16 series ESQ boca fechada 2013 T2

Cortes sagitais da ATM esquerda fechada antes do tratamento em T2

Foi postada  anteriormente em destaque a imagem que considerei mais relevante, mas também fica registrada esta série.

Serie em T2 mostrando claramente a efusão articular.

Foram feitas na paciente os exames para investigar doença inflamatória sistêmica, os quais foram todos negativos.

Foi também investigado infecções por chlamydia trachomatis, mycoplasma pneumoniae e estreptococo beta hemolítico, resultados neste caso também  negativos.

Foi também investigado a funcionamento da tiroide.

17 REGISTRO CINECIOGRAFICO INICIAL

Os músculos mastigatórios da paciente foram eletronicamente desprogramados e um DIO (dispositivo intraoral) foi construído em posição neurofisiológica. Em outras publicações mencionamos os métodos cineciográficos computadorizados utilizados.

Quando estudamos oclusão a maioria das vezes não consideramos se o espaço livre inter-oclusal é sadio ou patológico. Neste caso o espaço livre patológico da paciente é de quase 7 mm e com uma retroposição de 0, 8 mm.

18 DIO SOBRE A PROTESES

Com esses dados e SEMPRE COM AS INFORMAÇÕES DAS IMAGENS, construímos um DIO (dispositivo intraoral) para manter tridimensionalmente a posição registrada.

Este dispositivo deve ser testado eletromiograficamente para mensurar objetivamente o paciente.

19 CONTROLE DA ORTESE

É fundamental o controle do DIO (dispositivo intraoral) à medida que o paciente é tratado, e a mandíbula reposicionada.

Neste caso o controle ainda nos indica a necessidade de recalibração do DIO (dispositivo intraoral)

19 PANORAMICA COMPARATIVA

Radiografias panorâmicas comparativas: antes do tratamento e após o tratamento neurofisiológico.

20 FRONTAIS COMPARATIVAS

Comparação das radiografias frontais da paciente: com as próteses em oclusão habitual e com o DIO  dispositivo intraoral construído sobre as próteses.

20LAMINOGRAFIA COMPARATIVAS

Comparação das laminografias das articulações temporomandibulares direita e esquerda em boca fechada e aberta: com as próteses em oclusão habitual e com o DIO  dispositivo intraoral construído sobre as próteses.

cefalometria 2014 PORTUGUES

Análise cefalométrico de Ricketts após o tratamento com o DIO construído sobre as próteses em oclusão neurofisiológica.

FACTORES CEF APOSSS

Valores da convexidade do Ponto A e da Altura Facial Inferior após o tratamento.

21 PERFIS COMPARATIVOS

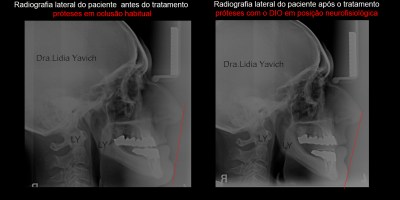

Comparação das radiografias laterais com as próteses em oclusão habitual e com o DIO construído sobre a prótese em posição neurofisiológica.

O DIO (dispositivo intraoral) é utilizado para suportar, alinhar e corrigir deformidades com o objetivo de melhorar as funções da mandíbula, articulações temporomandibulares e os músculos que movimentam ambas. Este dispositivo deve ser controlado, e recalibrado à medida que os registros indiquem a necessidade de modificação.

21A PERFIS COMPARATIVOS

Comparação do plano estético de Ricketts na radiografia lateral com a prótese em oclusão habitual e com o DIO construído sobre a prótese em posição neurofisiológica.

21 RNM COMPARATIVAS ESQ SAGITAL

Comparação das imagens ponderadas em T1: antes do tratamento e após o tratamento: podemos ver a melhora do sinal medular.

26 comparativas ESQ boca fechada 2013 e 2014T2

Comparação das imagens ponderadas em T2: antes do tratamento e após o tratamento. É nítido na primeira imagem  o sinal inflamatório e na outra imagem fora da melhora do sinal intramedular a remissão do derrame posterior.

22 RNM Comparativas direita sagital

Comparação das imagens ponderadas em T1: antes do tratamento e após o tratamento: podemos ver a melhora do sinal medular e da cortical óssea.

23 RNM Comparativas direita FRONTAL

Comparação das imagens frontais ponderadas em T1: antes do tratamento e após o tratamento: podemos ver a melhora da lesão superior no côndilo mandibular do lado direito

24 RNM Comparativas ESQUERDA FRONTAL

Comparação das imagens frontais ponderadas em T1: antes do tratamento e após o tratamento: podemos ver a podemos ver a melhora do sinal medular do côndilo esquerdo e a melhora da cortical óssea superior.

25 SERIE DE RESS DIR ABERTA 2013 e 2014 COMPARATIVAS

Cortes sagitais comparativos da ATM direita aberta antes e após o tratamento.

Notasse os côndilos mandibulares SEM LIMITAÇÃO DE EXCURSÃO em relação à limitação que apresentavam antes do tratamento.

25 A SERIE DE RESS ESQ ABERTA 2013 e 2014 COMPARATIVAS

Cortes sagitais comparativos da ATM esquerda aberta antes e após o tratamento.

Notasse os côndilos mandibulares SEM LIMITAÇÃO DE EXCURSÃO em relação à limitação que apresentavam antes do tratamento.

COMPARATIVAS FRONTAIS POSTURAIS

Imagens frontais posturais comparativas da paciente antes e após o tratamento

COMPARATIVAS POSTURAIS PERFIL

Imagens  posturais de perfil comparativas da paciente antes e após o tratamento.

27 CEF COMPARATIVAS

Análise cefalométrico de Ricketts  comparativos antes e após o tratamento neurofisiológico.

COMPARAÇAO DOS FATORES

Valores comparativos da convexidade do Ponto A e da Altura Facial Inferior antes e após o tratamento.

28 DEPOIMENTO

“Dor de cabeça (já ao acordar pela manhã), sensação de cansaço nos ossos da face, forte tensionamento nos ombros e pescoço, “clics” na articulação temporomandibular,  dor de ouvido… e, consequentemente,  irritação, indisposição, estresse, etc.

Isso tudo vivi por muito tempo. As investigações realizadas sempre resultaram em medidas paliativas,  que amenizavam o problema por pouco tempo.

Passei por implantes e colocação de próteses que,  mesmo sem o objetivo de sanar esse mal pensei que melhoraria, mas o alívio foi por curto prazo.

Finalmente, por indicação do meu dentista, cheguei à Clínica MY  iniciando então o tratamento da ATM. Pouco tempo depois os sintomas foram desaparecendo.

Sou grata pelo profissionalismo e dedicação que lá encontrei.  Hoje, já melhor,  volto para avaliações periódicas e… também para poder agradecer sempre mais uma vez.”

Patologia da Articulação Temporomandibular em um Paciente com Fusão Congênita de duas Vértebras Cervicais. Primeira e segunda fase. Caso clínico.

To read this publication in English click here.

Quando duas vértebras adjacentes estão fusionadas desde o nascimento, este conjunto de unidade vertebral é chamado de bloco vertebral congênito.

Embriologicamente é o resultado de um erro no processo normal de segmentação dos somitos (estruturas segmentadas, formada a ambos os lados do tubo neural) durante o período de diferenciação nas semanas fetais.

Devido à inexistência de um segmento móvel, as articulações livres (não fusionadas) por cima e por baixo do bloco vertebral fusionado sofrem mais stress.

Elas também podem produzir uma curvatura anormal na coluna.

Compreender a complexa inter-relação das desordens  craniomandibulares requer uma ampla compreensão, não só da anatomia e fisiologia da cabeça e pescoço, mas também da coluna vertebral. A coluna cervical é o elo flexível entre a cabeça e o tronco.

1 FOTO FRENTEPaciente de sexo masculino se apresenta na consulta com queixas de dor de cabeça, dor atrás dos olhos, principalmente do lado direito e dor na sobrancelha direita.

O paciente descreve que ao passar a ponta dos dedos na sobrancelha esquerda em direção ao lado direito ele sente dor, principalmente quando atinge o centro.

Refere dor em ambos os ombros.

1B FOTO FRENTE

Refere dor e estalos em ambas as articulações temporomandibulares.

Se queixa também de sentir crepitações nas ATMs.

Refere uma sensação de ouvidos entupidos e zumbidos bilaterais.

2 FOTO PERFIL

O paciente relata que aperta os dentes todo o dia, e também refere bruxismo noturno.

Também se queixa de dor na nuca e dor na coluna cervical.

Em sua história clínica, ele relata um acidente de carro quando tinha 12 anos de idade, também sofreu um forte golpe na boca e mandíbula.

Ele foi submetido anos após o acidente a uma cirurgia nas vértebras  L3, L4 e L5 por causa de hérnia de disco.

3 DENTESImagem da oclusão habitual do paciente antes do tratamento, no dia da consulta.

Incisivos fraturados e ausência  do canino superior do lado esquerdo.

4 OCLUSAL SUP E INFNa vista oclusal superior e inferior do paciente antes de tratamento fica  evidente o desgaste dos incisivos inferiores e a fratura dos incisivos centrais  superiores.

5 PANORAMICA Radiografia panorâmica inicial: podemos observar a ausência dos elementos dentais 18, 23, 28, 38 e 48. Extensão do seio maxilar na região de pré-molares e molares.

6 p6

Laminografia das articulações temporomandibulares do paciente antes do tratamento: podemos observar o posicionamento superior e posterior do processo articular do lado direito na cavidade articular e o posicionamento posterior e inferior do processo articular do lado esquerdo na cavidade articular quando a mandíbula encontra-se em posição de intercuspidação máxima.

Na posição de abertura máxima, observa-se angulação anterior dos processos articulares. A angulação é mais significativa do lado esquerdo. Aplainamento da superfície posterior dos processos articulares.

7 frontalRadiografia frontal do paciente antes do tratamento.

8 perfilRadiografia lateral em conjunto com a imagem do perfil do paciente, antes do tratamento.

9 C7Radiografia lateral e da coluna cervical do paciente antes do tratamento.

A seta marca a FUSÃO  DAS VÉRTEBRAS CERVICAIS C3 e C4

Quando duas vértebras adjacentes estão fusionadas desde o nascimento, este conjunto de unidade vertebral é chamado de bloco vertebral congênito.

Embriologicamente é o resultado de um erro no processo normal de segmentação dos somitos (estruturas segmentadas, formada a ambos os lados do tubo neural) durante o período de diferenciação nas semanas fetais.

Devido à inexistência de um segmento móvel, as articulações livres (não fusionadas) por cima e por baixo do bloco vertebral fusionado sofrem mais stress,

Elas também podem produzir uma curvatura anormal na coluna.

9A 1 RNM 1

RNM TI : sequência de cortes sagitais da ATM esquerda em boca fechada.

Podemos observar que apesar da angulação anterior dos processos articulares, (por sequela de  traumatismo na primeira infância) o disco está posicionado na cabeça do côndilo mandibular. Note a conservação da saúde dos elementos moles, mesmo assim existe  compressão dos elementos retro discais a nível do angulo da flexão do colo do côndilo mandibular.

9A 1 RNM 2

RNM TI : sequência de cortes sagitais da ATM esquerda em boca fechada.

Podemos observar que apesar da angulação anterior dos processos articulares, (por sequela de  traumatismo na primeira infância) o disco está posicionado na cabeça do côndilo mandibular. Note a conservação da saúde dos elementos moles, mesmo assim existe  compressão dos elementos retro discais a nível do angulo da flexão do colo do côndilo mandibular.

9A 2 RNM 1

RNM TI : sequência de cortes sagitais da ATM direita em boca fechada.

Podemos observar que apesar da angulação anterior dos processos articulares, (por sequela de  traumatismo na primeira infância) o disco está posicionado na cabeça do côndilo mandibular. Note a conservação da saúde dos elementos moles, mesmo assim existe  compressão dos elementos retro discais a nível do angulo da flexão do colo do côndilo mandibular.

9A 2 RNM 2

RNM TI : sequência de cortes sagitais da ATM direita em boca fechada.

Podemos observar que apesar da angulação anterior dos processos articulares, (por sequela de  traumatismo na primeira infância) o disco está posicionado na cabeça do côndilo mandibular. Note a conservação da saúde dos elementos moles, mesmo assim existe  compressão dos elementos retro discais a nível do angulo da flexão do colo do côndilo mandibular.

9A 3 RNMRessonância nuclear magnética da ATM esquerda e direita em boca aberta em TI.

Na posição de abertura máxima, observa-se melhor a angulação anterior dos processos articulares. Angulação mais significativa do lado esquerdo.

9A 4 RNM

Ressonância nuclear magnética da ATM esquerda e direita em boca fechada. Corte frontal ou coronal  em TI.

10 AB E FECH

Registro cinesiógrafico inicial: perda importante da velocidade quando o paciente abre e fecha a boca. Não há coincidência entre as trajetórias de abertura e fechamento na vista sagital do registro. Traçado muito vertical na vista sagital típico das sobremordidas.

11 REGISTRO DE MORDIDAPara avaliar corretamente a relação maxilo-mandibular devemos começar a considerar a posição fisiológica de repouso mandibular.

Repouso fisiológico é um conceito aplicável para todos os músculos do corpo. A musculatura estomatognática não é exceção.

Os músculos mastigatórios do paciente foram desprogramados eletronicamente e uma nova posição neurofisiológica de repouso foi registrada.

O registro mostra um espaço livre patológico de 11,8 mm e uma retroposição de 2 mm.

Lembrar que o as angulações do côndilo mandibular, provocadas por traumatismo na primeira infância, provocam uma perda no crescimento vertical e uma compressão a nível do ângulo da flexão do côndilo mandibular.

Clique aqui para ler mais sobre traumatismos na primeira infância e as fraturas em talo verde do côndilo mandibular

12 DENTES ORTESECom esses dados obtidos após a desprogramação eletrônica mandibular e o registro cinesiográfico, construímos um DIO (dispositivo intraoral) para manter tridimensionalmente a posição registrada. Este dispositivo deve ser testado para mensurar e avaliar objetivamente o paciente.

13 CONTROLE ORTESERegistro cinesiógrafico de controle do DIO (dispositivo intraoral). Trajetórias neuromusculares coincidentes e espaço livre inter-oclusal de 2,4 mm

Estes controles  DEVEM SER PERIÓDICOS DURANTE A PRIMEIRA FASE DO TRATAMENTO e também durante a SEGUNDA FASE DO TRATAMENTO.
Nas publicações dos casos clínicos na PAGINA DE ESTUDOS E INVESTIGAÇÃO DA ATM  coloco uma seleção mínima da sequencia dos registros obtidos durante o tratamento.
É importante lembrar que durante o tratamento neurofisiológico o paciente é medido e controlado durante todo o percurso.

9A 1 RNM

O paciente apresentava  problemas de localização tridimensional do côndilo mandibular.

Mesmo que estruturalmente os côndilos mandibulares tenham sofrido mudança do eixo de crescimento devido a traumatismo na primeira infância, eles não apresentavam lesões que impedissem, após a melhora da localização tridimensional da mandíbula, iniciar a SEGUNDA FASE DO TRATAMENTO.

9A 2 RNM
Neste caso clínico decidi NÃO solicitar uma segunda ressonância nuclear magnética, já que não era necessário controlar a medular do côndilo mandibular, pois não apresentava lesões nem problemas no complexo côndilo e disco articular.

O paciente apresentava remissão da sintomatologia, o que nos permitiu passar para a SEGUNDA FASE DO TRATAMENTO NEUROFISIOLÓGICO.

15 sequencia 1Na  imagem superior podemos de cima para abaixo observar:

Oclusão inicial do paciente antes do tratamento;

Oclusão do paciente com o DIO ( dispositivo intraoral);

Início da ortodontia tridimensional, SEMPRE COM O DIO (dispositivo intraoral) construído em posição neurofisiológica. Instalação de um expansor removível superior.

16 B sequencia

Sequência de imagens da ortodontia tridimensional com o expansor e a movimentação do primeiro pré-molar superior do lado esquerdo para a instalação de um implante dentário.

17 sequencia

Sequência de imagens da ortodontia tridimensional neste caso clínico específico.

17B sequencia

Sequência de imagens acima da ortodontia tridimensional neste caso clínico específico e instalação do implante dentário, devido à ausência do canino superior do lado esquerdo.

18 sequenciaOs incisivos superiores foram reabilitados com resinas para recuperar a estética e funcionalidade do paciente.

19 PANORAMICA NO TRATRadiografia panorâmica de controle: implante colocado durante a ortodontia tridimensional no percurso do tratamento neurofisiológico. O DIO, (dispositivo intraoral) em posição neurofisiológica permanece instalado em boca durante toda a SEGUNDA FASE.

20 RESINAS INFERIORES

Os incisivos inferiores foram reabilitados com resinas para recuperar a estética e funcionalidade do paciente.

A erupção ativa dos setores posteriores foi concluída finalizando a segunda fase.

Neste caso clínico específico não foi documentada a  sequência de erupção ativa em imagens. Para os leitores que quiserem relembrar a erupção ativa na ortodontia tridimensional recomendo entrar neste link.

22 DENTES FINALOclusão do paciente após o tratamento neurofisiológico. Primeira e segunda fase terminada.

23 DENTES FINAL COMPARATIVOSImagens comparativas da oclusão do paciente antes e após o tratamento neurofisiológico.

24 OCLUSAIS FINAIS

Vista oclusal superior e inferior  do paciente após o tratamento neurofisiológico.

25 OCLUSAIS FINAIS COMPARATIVAS

Imagens comparativas da vista oclusal superior e inferior  do paciente antes e após o tratamento neurofisiológico.

26 PANORAMICAfinalRadiografia panorâmica  após a primeira e segunda fase do tratamento neurofisiológico.

26A PANORAMICACOMPARATIVASRadiografias panorâmicas comparativas: antes do tratamento, durante o tratamento e após a finalização da ortodontia tridimensional e reabilitação neurofisiológica.

27 laminograpfia finalLaminografia do paciente  após a primeira e segunda fase do tratamento neurofisiológico.

30 COMPARAÇAO PERFISRadiografias laterais comparativas do paciente: antes e após o tratamento neurofisiológico.

31 COMPARAÇAO C7Radiografia lateral e da coluna cervical comparativas do paciente antes da PRIMEIRA FASE e na finalização da ORTODONTIA  TRIDIMENSIONAL e  REABILITAÇÃO NEUROFISIOLÓGICA.

Neste caso não podemos mudar uma fusão congênita das vertebras cervicais, mas se entendermos que existem cadeias miofasciais que conectam a ATM ao resto do corpo, então poderemos, melhorando a localização tridimensional mandibular, ajudar o sistema. Logicamente, o sistema é um todo e dependendo de cada caso clínico precisaremos da colaboração de profissionais especialistas nas diferentes áreas da saúde.

32 COMPARAÇAO IMAGEM FRONTAL Imagens frontais comparativas do paciente: antes e após o tratamento neurofisiológico.

32 COMPARAÇAO PERFILImagens de perfil comparativas do paciente: antes e após o tratamento neurofisiológico.

32 DEPOIMENTO INICIALTempos atrás, em busca de um tratamento ortodôntico para meu primeiro filho, conheci a Clinica My. Na época, minha prioridade era de fato buscar uma solução de correção a um problema de dentição inclusa do meu filho.

Passadas algumas consultas, conheci a Dra. Lídia, que já em nossas primeiras e breves conversas, e em função de algumas queixas, diagnosticou que eu, muito mais que meu filho, tinha problemas ligados a disfunções na ATM e precisava buscar tratamento…

Naquela ocasião eu tinha diversos problemas de dentição, tais como: desgastes nos dentes inferiores e superiores e ponta de dentes quebrados, estalos na mastigação etc…

34 DEPOIMENTO FINAL

Eu tinha muitas dores de cabeça, dores na base da nuca e atrás dos olhos, nas costas e ombros… Sentia também uma sensação de dor em minha sobrancelha direita quando passava minha mão na testa, era de fato algo muito desconfortável e estranho.

Felizmente isso é coisa do passado. Graças ao diagnóstico preciso da Dra. Lídia e ao tratamento, que segui rigorosamente a risca, hoje já estou livre destes males.

Eu gostaria também de agradecer o cuidadoso trabalho do Dr. Luis Daniel durante todo o processo do tratamento e a atenção e o carinho que me foi dado por toda a equipe da Clinica My.

33 FINAL



Página de estudos e investigação da ATM. Um ano de publicações.

To read this publication in English click here.

Caros amigos,

Em Dezembro de 2014 iniciei o projeto da Página de Estudos e Investigação da ATM*. No inicio todo o seu conteúdo foi oferecido em três idiomas: português, inglês e espanhol. Devido a análise das estatísticas de acesso das páginas, em Março de 2015 decidi manter somente a divulgação do conteúdo em português e em inglês.

Nos dias de hoje, a medicina baseada em evidência está estratificada hierarquicamente de cima para baixo onde na base da pirâmide encontramos os casos clínicos, os quais raramente são vistos como evidência. A Página de Estudos e Investigação da ATM teve, em sua concepção, o propósito da publicação de casos clínicos, cuidadosamente publicados com as respectivas documentações dos pacientes com queixas de dor, disfunção e patologia da ATM, tratados na Clínica MY.

INICIAL.jpgA proposta foi a de incluir estes casos clínicos e conceitos e assim compartilha-los, oferecendo livre acesso ao conteúdo com imagens, eletromiografia de superfície, cineciografia computadorizada anteriores e posteriores ao processo terapêutico. Também foram incluídos casos de ortodontia tridimensional e reabilitação neurofisiológica da segunda fase de tratamento, após o tratamento da ATM.

site em portugues nova



A Página de Estudos e Investigação da ATM está fazendo neste mês de dezembro um ano de vida e quero celebrar o seu aniversário com vocês.  Temos, com este projeto um lugar na internet que mostra a linha de trabalho conhecida como odontologia neurofisiológica, que considera todo o sistema corporal, uma área que atua também sobre a postura e o funcionamento mandibular. Para isso a odontologia neurofisiológica procura estabelecer, no paciente uma posição baseada na relação harmoniosa entre os músculos, dentes e articulações temporomandibulares.site em ingles nova

Na publicação deste final de ano escolhi as imagens mais significativas de todo este ano de publicações, com links diretos para cada uma das publicações originais.1

Descompressão Neurofisiológica em Posição de Repouso Promove uma Remodelação Positiva em um Processo Degenerativo da Articulação Temporomandibular de uma Adolescente

Sem Título-1

Anatomia é a Plataforma onde a Fisiologia Atua.

Sem Título-1

Modificações Estruturais do Processo Condilar como uma das Sequelas de Traumatismo na Infância.

26

Recaptura dos Discos Articulares Mediante o Reposicionamento Neurofisiológico da Mandíbula

26

Distonia Cervical ou Torcicolo Espasmódico: Evolução positiva após Tratamento Neurofisiológico

2

Deslocamento Anterior do Disco Articular com Redução. Recapturar ou não Recapturar, eis a Questão.

17 COLUNA E PERFIL COMP

Inter-relação dos Desordens Craniomandibulares e da Coluna Vertebral. Caso Clínico

24

Ortodontia Tridimensional na Segunda Fase dos Tratamentos das Patologias da ATM

FINAL

Reabilitação e Ortodontia Neurofisiológica Combinada: paciente com processos degenerativos em varias articulações do corpo.

FINAL

Tratamento das Patologias da ATM: primeira e segunda fase (ortodontia tridimensional) em uma paciente hiperlassa com hipossinal na medular da cabeça da mandíbula. Caso clínico.

33

Recaptura do Disco Articular: paciente com significativa assimetria das cabeças mandibulares e deslocamento redutível unilateral.Caso clínico

Sem Título-1

Osteonecrose da Cabeça da Mandíbula: recuperação da alteração da medular óssea.

Sem Título-1

Tratamento das Patologias da ATM: Paciente com fortes dores na região da face, pescoço e articulação temporomandibular. Primeira e segunda fase.

Sem Título-1

Paciente com Espondilite Anquilosante e Patologia Intra-articular não Inflamatória na ATM

1

Consolidação não Cirúrgica de uma Fratura do Côndilo Mandibular pelo Alinhamento Neurofisiológico dos Segmentos Quatro Meses após uma Cirurgia Infrutuosa. Caso clínico

37 poster

A importância da Posição de Repouso Mandibular mediante a Desprogramação Eletrônica no Tratamento das Patologias Temporomandibulares, no Diagnóstico Ortodôntico e na Reabilitação Oral. Caso clínico.

41 RNM AFTER TREATMENT cor

Patologias da ATM em Crianças e Adolescentes o Diagnóstico Esquecido

evento 4

Capacitação em Diagnóstico e Tratamento das Patologias da ATM







Conteúdo Programático no Curso Extensivo de Capacitação em Diagnóstico e Tratamento das Patologias da ATM

31 ress comparativa frontal esq 1 flecha

A Posição Postural da Mandíbula e a sua Complexidade na Relação Tridimensional Maxilomandibular: primeira e segunda fase em um paciente com severa sintomatologia com informações sutis nas imagens.

26B LATERAIS COMPARATIVAS LINHA

A Posição Tridimensional Neurofisiológica da Mandíbula nos Protocolos de Próteses sobre Implantes

Quero agradecer a minha família que sempre está ao meu lado em cada um dos projetos, aos amigos que desde o Brasil e de diversas partes do mundo apoiaram e apoiam este projeto, aos colegas, e aos pacientes, que frequentemente escrevem incentivando e agradecendo estas publicações.

Agradeço assim, ao fechar este momento de análise anual e de perspectiva para o ano que se segue, aos leitores de todas as partes do mundo que acompanham esta página. É um privilégio poder contar com suas visitas.

Com os melhores votos para 2016, com um ano de paz, saúde, amor e felicidade para todos.

Dra. Lidia Yavich

A Posição Tridimensional Neuromuscular Fisiológica da Mandíbula nos Protocolos de Próteses sobre Implantes

To read this publication in English click here.

A odontologia conta hoje em dia com novos recursos para a resolução protética dos pacientes com extensa perda das suas peças dentárias.

As novas tecnologias permitem protocolos para construção de próteses onde antes não teríamos uma solução de sustentação.

Fora da recuperação estética, fundamental para o paciente, É NECESSÁRIO ter um ponto inicial de registro da posição de repouso mandibular, já que estes casos complexos fazem a reabilitação ainda mais desafiadora.

1 frontal INICIALPaciente do sexo masculino de 54 anos de idade se apresenta no consultório com queixa de dor e sensação de ouvido entupido, especialmente no lado esquerdo. Também refere dor no topo da cabeça e  no ombro esquerdo.

2 PERFIL INICIALO paciente relata rigidez e dor na nuca, percebe uma sensação diferente no lado esquerdo da cabeça, como formigamento, perda de sensibilidade  e “fechamento do ouvido”.

Refere uma sensação incômoda no olho esquerdo, nas suas palavras refere que “o olho está sensível”.
Refere tremor nas mãos.

3 protese inicialA imagem da oclusão habitual do paciente mostra uma classe III ou prognatismo mandibular. Este prognatismo o paciente relata que era igual mesmo antes das perdas dentarias.
Quando estudamos oclusão a maioria das vezes não consideramos se o espaço livre inter-oclusal é sadio ou patológico.

4 oclusaisVista oclusal superior e inferior do paciente.

4A questionario  O que mais incentivou o paciente para procurar tratamento foi a sensação de ouvido entupido e o seu desejo de resolver o problema.

O paciente refere ruídos quando mastiga e cansaço dos músculos mastigatórios. Relata também uma sensação de dormência próxima ao ouvido esquerdo.

O paciente tinha sido medicado por outro profissional com relaxante muscular, mas não tinha sentido modificação da sintomatologia.

5 PANORAMICA INICIALRadiografia panorâmica do paciente antes do tratamento neurofisiológico evidenciando o protocolo fixo sobre implantes na mandíbula.

O paciente tem este protocolo a mais de 18 anos.

O paciente  relatou histórico de  peri-implantite, e não tinha nenhuma imagem anterior a instalação dos implantes.

6 LAMINOGRAFIA INICIALLaminografia das articulações temporomandibulares direita e esquerda em boca fechada e aberta em oclusão habitual antes do tratamento neurofisiológico.

7 TELERRADIOG INICIAL Radiografia lateral em oclusão habitual do paciente. O paciente apresenta um perfil prognata marcado.

7A TELERRADIOG INICIAL LINHAMarcação do plano estético de Ricketts na radiografia lateral com o perfil do paciente.

8 FRONTAL INICIALRadiografia frontal do paciente antes do tratamento.

9 ELETROMIOGRAFIA INICIALRegistro eletromiográfico dinâmico do paciente em oclusão habitual antes do tratamento.

Neste registro dinâmico são medidos os músculos temporais anteriores direito e esquerdo, músculos masseteres direito e esquerdo, músculos digástricos direito e esquerdo, e músculos trapézios superiores direito e esquerdo.

O MÚSCULO MASSETER DIREITO QUASE NÃO CONSEGUE RECRUTAR UNIDADES MOTORAS durante a máxima intercuspidação  mantida, só consegue gerar 21 microvolts na faixa selecionada.

Importante assimetria entre os dois músculos masseteres direito e esquerdo.

10 ABERTURA E FECH INICIAL

 No registro cinesiógrafico inicial do paciente podemos observar uma boa velocidade na abertura bucal e a diminuição da velocidade no fechamento da boca

Não tem coincidência da trajetória de abertura e fechamento no plano sagital.

O movimento de abertura tem um  fechamento propulsivo e lateralização no plano frontal para direita de 8,2 mm.

11 CICLOS MASTIGATORIOS HABITUAL ANTES DO TRATOs ciclos mastigatórios do paciente são registrados com um cineciógrafo computadorizado. No registro dos ciclos mastigatórios utilizamos amêndoas para registrar a mastigação.

Este post não vai fazer um analise detalhado deste registro. Mas é importante ressaltar que: no gráfico do lado esquerdo, mesmo que o paciente está mastigando a amêndoa do lado esquerdo, O GRÁFICO APARECE NO LADO DIREITO. Isto é devido ao torque mandibular que o paciente precisa realizar para mastigar.
11ARNM

RNM em boca fechada das ATMs direita e esquerda: escolhi este corte para mostrar a assimetria importante entre o lado direito e esquerdo.

O lado esquerdo apresenta ainda uma LUXAÇÃO POSTERIOR do disco articular. O lado direito NÃO APRESENTA DISCO ARTICULAR é IMPORTANTE MARCAR ISTO, já que em vários posts eu mostro a importância de recapturar os discos quando possível, (NESTE CASO NÃO POSSO RECAPTURAR UMA ESTRUTURA QUE NÃO EXISTE).

Neste caso particular a solicitação da ressonância faz parte do protocolo para obter informações fundamentais na formulação do diagnóstico.

Os diferentes cortes e parâmetros não evidenciam  edema ósseo nem outras informações que requeiram intervenções diferentes dentro do tratamento.


O objetivo será o reposicionamento tridimensional da mandíbula, E RECUPERAR a função neurofisiológica, que deve ser amplamente compreendida, para que os músculos, articulações temporomandibulares e peças dentárias ou próteses estejam em equilíbrio.

12 JAW TRACKER BIOPACK

Para determinar a posição tridimensional neurofisiológica da mandíbula, mesmo nos casos de reabilitações extensas temos que considerar a posição fisiológica de repouso mandibular.

Os músculos mastigatórios do paciente foram desprogramandos eletronicamente e uma posição neurofisiológica de repouso foi registrada.

O paciente apresenta um ESPAÇO LIVRE PATOLÓGICO DE 7,2 mm. Descontando os dois mm fisiológicos ainda temos uma discrepância de mais de cinco mm, a serem recuperados tridimensionalmente.
A mandíbula ainda apresenta uma retroposição de quase dois mm e uma deflexão no fechamento de 0.5 para esquerda.

13 DENTES COM ORTESECom esses dados e SEMPRE COM AS INFORMAÇÕES DAS IMAGENS, construímos um DIO (dispositivo intraoral) para manter tridimensionalmente a posição registrada.

Este dispositivo deve ser testado eletromiograficamente para mensurar objetivamente o paciente.

13BTELERRADIOG COM DIO
Radiografia lateral do paciente com o DIO em posição neurofisiológica.

13CTELERRADIOG COM DIO LINHAMarcação do plano estético de Ricketts na radiografia lateral com  o DIO em posição neurofisiológica.

O DIO é um aparelho ortopédico, registrado e controlado eletromiograficamente. O DIO (dispositivo intraoral) é utilizado para suportar, alinhar e corrigir deformidades com o objetivo de melhorar as funções da mandíbula, articulações temporomandibulares e os músculos que movimentam ambas.

14 ELETROMIOGRAFIAS COM o DIO

Registro eletromiográfico do paciente com o DIO (dispositivo intraoral) em posição neurofisiológica construído encima da prótese do paciente.
Observa-se a melhora em atividade do músculo masseter direito que antes não conseguia recrutar unidades motoras.

15 ELETROMIOGRAFIAS COMPARATIVAS  Comparação dos registros eletromiográficos antes do tratamento em oclusão habitual e com o DIO (dispositivo intraoral), em posição neurofisiológica construído em cima da prótese do paciente.

TEMOS QUE CONSIDERAR que anos de acomodação muscular e engramas do sistema nervoso central não podem ser modificados com uma primeira órtese o DIO

É por isso que o DIO deve ser adaptado, trocado, e recalibrado para acompanhar as modificações tridimensionais que vão acontecer quando se alinham os músculos.

16 ABERTURA E FECH COM O DIORegistro cinesiógrafico do paciente após o tratamento neurofisiológico.

Importante melhora nas trajetórias de abertura e fechamento.

O fechamento já não tem uma trajetória propulsiva.

A lateralização que era de 8,2 mm ficou reduzida a 2 mm.

17 ABERTURA E FECH COMPARATIVOSComparação dos registros cinesiográficos: antes do tratamento em oclusão habitual e com o DIO (dispositivo intraoral), em posição neurofisiológica construído sobre a prótese do paciente.

18 CICLOS MASTIGATORIOS COM DIOCiclos mastigatórios do paciente após o tratamento neurofisiológico.

Nota-se neste gráfico, que a mastigação do lado esquerdo aparece no lado esquerdo como corresponde.

No gráfico anterior onde o paciente mastigava em oclusão habitual, o gráfico da mastigação do lado esquerdo aparecia NO LADO DIREITO devido ao torque mandibular que o paciente precisava realizar para mastigar.

19 CICLOS MASTIGATORIOS SEM E COM DIOCiclos mastigatórios comparativos do paciente: antes do tratamento e após o tratamento neurofisiológico.

20 LAMINOGRAFIA COM O DIOLaminografia das articulações temporomandibulares direita e esquerda em boca fechada e aberta em oclusão neurofisiológica após o tratamento.

21 LAMINOGRAFIAS COMPARATIVASComparação das laminografias das articulações temporomandibulares direita e esquerda em boca fechada e aberta: em oclusão habitual e com o DIO  dispositivo intraoral.

22 PANORAMICA COM ORTESE
Radiografia panorâmica do paciente após o tratamento neurofisiológico.

23 PANORAMICAS COMPARATIVASRadiografias panorâmicas comparativas: antes do tratamento e após o tratamento neurofisiológico.

24 frontal comparativosImagens frontais comparativas do paciente antes e após o tratamento neurofisiológico.

25 perfis comparativosImagens de perfil comparativas do paciente antes e após o tratamento neurofisiológico.

26B LATERAIS COMPARATIVAS LINHA

Comparação das radiografias de perfil e comparação dos perfis estéticos.
E aqui vale a frase de Confúcio: Uma imagem vale mais que mil palavras.

27 DEPOIMENTO Depoimento do paciente:

Convivi por muito tempo com um desconforto  que as vezes se manifestava por uma sensação de amortecimento e outras vezes como  dores de cabeça.

Eu não conseguia identificar a causa, apesar de, por várias vezes buscar auxilio especializado.

Por recomendação de minha irmã e minha cunhada que na época tratavam-se com a Dra. Lidia procurei-a e submeti-me ao tratamento durante um longo período, obtive ótimos resultados e hoje sinto-me bem sem os sintomas que me atrapalhavam tanto.

Agradeço o empenho e dedicação da Doutora e sua equipe pelos resultados alcançados.

Reabilitação e Ortodontia Neuromuscular fisiológica Combinada: paciente com processos degenerativos em varias articulações do corpo.

A publicação anterior tratou o enfoque neuromuscular fisiológico da primeira e da segunda fase no tratamento das patologias da articulação temporomandibular. A paciente da última publicação “Ortodontia Tridimensional na Segunda Fase dos Tratamentos das Patologias da ATM” tinha todas as peças dentárias e boa saúde periodontal, o que nos permitiu por meio de uma ortodontia tridimensional restaurar e equilibrar o sistema após a primeira fase, com a ELIMINAÇÃO DO DISPOSITIVO.

Sabemos que há casos em que podemos melhorar o quadro, e outros em que podemos evitar que piorem, e outros ainda em  que só poderemos tratar a dor.

Nesta publicação relataremos um caso onde devolvemos à paciente uma boa qualidade de vida e pudemos oferecer uma reabilitação neuromuscular fisiológica combinada com uma ortodontia tridimensional, sempre mantendo a localização mandibular em equilíbrio com os planos musculares, com a articulação temporomandibular e com os planos dentários, conseguidos na primeira fase.

1 HELENA DE MATTOS

Paciente feminina de 54 anos de idade se apresenta no consultório com forte dor na parte superior da cabeça, nas têmporas, na nuca e na coluna cervical.

1B HELENA DE MATTOS

A dor é tanta que ELA REFERE VONTADE de arrancar todos os dentes, acreditando que a origem da dor seja dos dentes. Refere muita dor no rosto, e fortes pontadas nos ouvidos.

1C

A paciente marcou a dor nas áreas de cabeça e pescoço, mas referia dor em varias articulações do corpo.

Depoimento da paciente:

Muito tempo atrás começou a dor no ouvido. Consultei vários médicos otorrinolaringologistas que falaram que não tinha nada no ouvido. Consultei um neurologista e após de ser medicada com carbamazepina FALARAM QUE TINHA UMA NEURALGIA DO GLOSSOFRANGEO. Senti muito desconforto com a medicação. Tonturas e falta de concentração. Consultei com o Dr. Jose Valdai de Souza, que retirou essa medicação. Fez uma melhora no sistema geral e revisando a articulação temporomandibular me encaminhou para a clinicamy.

2 DENTES

A paciente apresentava uma estética MUITO deteriorada dos seus dentes e rosto, MAS O MOTIVO DA CONSULTA ERA DEVIDO A DOR NA ARTICULAÇÃO TEMPOROMANDIBULAR, DOR NA FACE, FORTE DOR DE CABEÇA E DOR DE OUVIDO.

A paciente já tinha se submetido a muitos tratamentos odontológicos, mesmo assim continuava desgastando e quebrando os dentes. Ela tinha perdas de elementos dentários. Tinha também  próteses instaladas, mas a paciente desistiu de obter uma melhora estética já que as dores de articulação e de cabeça não lhe permitiam ter uma vida normal.

3 DENTES

Ela já tinha consultado vários especialistas, até ser encaminhada pelo seu médico clínico à Clínica My.

A vista oclusal dos dentes da paciente é marcada pelo desgaste dos dentes anteriores, tanto superiores como inferiores.

4 PANORAMICA

Ao exame radiográfico obseva-se ausência dos elementos dentais 18,16,28,28,36, 46 4 48.

Os elementos 15, 14, 22, 24, 26, 35,44 e 45 se encontram endodonticamente tratados.

Presença de prótese fixa com apoio nos elementos 16/15. Presença de prótese fixa unitária com pino metálico intracanal nos elementos 14, 22, 26, 35,34 e 45.

Extensa restauração coronária nos elementos 13,24 e44.

Presença de material restaurador nos elementos 11, 21, 23, 27,32 e 47.

Perda óssea alveolar na maxila e na mandíbula mais acentuada nas áreas edêntulas.

Alongamento do processo estiloide esquerdo.

5 LAMINOGRAFIA

A Laminogafia da paciente em oclusão habitual mostra retroposição dos côndilos mandibulares e uma sequela de traumatismo na primeira infancia (no lado esquerdo). Pode-se observar nesta imagem a alteração do eixo de crescimento do côndilo mandibular. O site da clínica www.clinicamy.com.br conta com os links para ambos os artigos. Alterações na Orientação do Côndilo Mandibular Devido a Traumatismos na Primeira Infância

Caso clínico apresentado na edição número 4 do Jornal Brasileiro de Oclusão, ATM e Dor Orofacial, de outubro/dezembro de 2001.

Structural modifications of the mandibular condylar process as one of the sequels of traumatism in infancy

Artigo publicado no Journal of Cranio-Maxillary Diseases, volume 3, issue 2,  julho/dezembro de 2014.

5B LAMINOGRAFIA

Alterações na Orientação do Côndilo Mandibular Devido a Traumatismos na Primeira Infância

Caso clínico apresentado na edição número 4 do Jornal Brasileiro de Oclusão, ATM e Dor Orofacial, de outubro/dezembro de 2001.

5C LAMINOGRAFIA

Structural modifications of the mandibular condylar process as one of the sequels of traumatism in infancy

Artigo publicado no Journal of Cranio-Maxillary Diseases, volume 3, issue 2,  julho/dezembro de 2014.

5D ressonancia boca fechadaUm dos cortes da ressonância nuclear magnética mostrando a assimetria das cabeças mandibulares, e a alteração do eixo de crescimento do lado esquerdo.

Os discos articulares se encontram luxados anteriormente com redução nos cortes da ressonância em boca aberta (não incluídos nesta publicação). O objetivo principal neste caso é a descompressão e equilíbrio tridimensional dos músculos mastigatórios. As assimetrias estruturais provocadas pelo traumatismo não podem ser modificadas, mas o equilíbrio muscular sim.

Depoimento da paciente:

Minha mãe falou que muito pequena cai de uma arvore de cabeça.

6 TELE PERFIL

A radiografia de perfil mostra o colapso da oclusão da paciente. A simples vista poderíamos atribuir esse colapso a perda dentaria e migração do molar, MAS NÃO É TÃO SIMPLES ASSIM, a paciente apresenta uma perda dimensional também provocada pela alteração do eixo de crescimento da cabeça da mandíbula. Esta perda dimensional é muitas vezes observada em pacientes com TODAS AS PEÇAS DENTARIAS EM BOCA, mas que apresentam alteração no eixo do crescimento do côndilo mandibular, devido a traumatismo na primeira infância ou outros processos etiológicos que afetaram uma ou ambas as cabeças mandibulares.

7 C7  A radiografia lateral incluindo a coluna cervical mostra o total desalinhamento vertebral, os processos degenerativos e perda do espaço entre as vértebras.

   Depoimento da paciente:

Tive um acidente de carro, um caminhão atravessou na frente do meu carro, eu bati com o rosto no vidro do automóvel, precisei fazer uma reparação no rosto.

7B C7 2

Osteófitos ( bico de papagaio) especialmente em C4, C5 e C6. A paciente também tem ressonância magnética da coluna cervical mostrando varias protrusões dos discos intervertebrais.

7D FRONTAL 8 A DENTES ORTOSE

Seus músculos foram desprogramados eletronicamente e foi construído um DIO dispositivo intraoral, ou ortese em posição neurofisiológica. Nas outras publicações se faz menção dos métodos cinesiográficos utilizados.

8 B eletromiografia em oc. habitual

A eletromiografia de superfície em oclusão habitual nos mostra uma importante assimetria dos músculos temporais direito e esquerdo, e também assimetrias entre os masseteres direito e esquerdo.

8C fotos comparativas frontais

Modificações estéticas com o dispositivo em posição neurofisiológica em boca.

10B PANORAMICA implantes 1

Foi planejada a instalação de dois implantes no lado esquerdo inferior e dois implantes no lado direito superior onde a paciente tinha uma prótese velha. Todos estes procedimentos são realizados SEMPRE COM DIO (Dispositivo Intra-Oral) construído em posição neurofisiológica colocado em boca 24 horas por dia.

10C panoramicas comparativas   Radiografias panorâmicas comparativas :inicial antes do tratamento e panorâmica com os implantes colocados, sempre com o DIO, dispositivo intraoral em posição neurofisiológica instalado em boca.

9 dentes cavidades

O preparo cavitário só teve uma finalidade provisória, estética, e que nos permitiria o inicio da movimentação ortodôntica do setor anterior como vai ser postado mais tarde.

10 dentes prov e inicio da ortodontia

Os dentes foram reabilitados PROVISORIAMENTE COM RESINAS para melhorar a estética e  autoestima da paciente. A paciente apresentava remissão da sintomatologia, o que nos permitiu trabalhar na recuperação da saúde, da estética e do sistema estomatognático da paciente.

A movimentação ortodôntica COM O DISPOSITIVO INTRA-ORAL FOI INICIADA. O primeiro objetivo foi a verticalização do molar inferior do lado direito e a recuperação do espaço do 46  que nos permitisse a instalação do implante.

11 preparo ortodontico setor anterior  O segundo objetivo na continuação da reabilitação neurofisiológica combinada com a ortodontia tridimensional, foi a vestibularização do setor anterior superior possibilitando a reconstrução anatômica adequada dos dentes
12 preparo protese-1

Alguns dentes apresentaram degeneração pulpar, precisando endodontia e reforço do núcleo dentário com pinos metálicos.

13 cimentação de coroas provisorias Implante no lugar do 46, após a recuperação do espaço.

14 cimentação definitiva dos provisórios 15 cimentação coroas definitivas

Nesta vista sem o dispositivo intraoral, com as coroas metalo-cerâmicas já cimentadas, se mostra o setor incisivo inferior com desgastes a serem reabilitados com resinas.

16 terminado

Neste caso o planejamento inicial foi manter um dispositivo intraoral após a reabilitação, já que a perda dimensional era muito grande. A paciente apresentava perdas ósseas também importantes e diversos processos degenerativos em varias articulações do corpo, INSTALAÇÃO DE UMA PRÓTESE NA BACIA E IMPORTANTE DESALINHAMENTO NA CERVICAL COM OSTEÓFITOS E PERDA DO ESPAÇO INTERVERTEBRAL.

O dente 35 tinha um pino de mais de 10 anos fraturado ( lembrar que era o último dente antes da instalação dos implantes) com importante sobrecarga.

Foi decidida a extração desta peça e a paciente que ESTÁ SEM DOR, E COM O ESPAÇO PRESERVADO PELO DIO, vai decidir mais tarde a instalação de um implante.

16B oclusal final 17 laminografia final

Laminografia mostrando a descompressão tridimensional das cabeças mandibulares.

18 laminografias comparativas

Comparação das laminografias antes e após a reabilitação neurofisiológica combinada com e a ortodontia tridimensional

19 PANORAMICA final

Radiografia panorâmica com a finalização da reabilitação e o espaço do dente 35 preservado para futuro implante.

20 panoramicas comparativas

Comparação das radiografias panorâmicas pré, durante e após a reabilitação neurofisiológica combinada com a ortodontia tridimensional.

21 comparativas frontais

Comparação das radiografias frontais pré e após reabilitação neurofisiológica e ortodontia tridimensional. 23

 Fotografias intraorais pre e pós tratamento21 comparativas laterais

Comparação das radiografias laterais e da coluna cervical, pré e após reabilitação neurofisiológica e ortodontia tridimensional. Lembrar que parte da decisão de manter o dispositivo é por causa das lesões degenerativas na coluna cervical, como em outras articulações.

22 postura comparativa

Modificações estéticas e posturais da paciente pré-tratamento e após a reabilitação neurofisiológica.

dEPOIMENTO 1

Depoimento da paciente

Depoimento da paciente:

Quando cheguei à clinica eu estava com muita dor no rosto, na cabeça e no ouvido. Tinha vontade de mandar tirar meus dentes de tanta dor, e tanta ferroada no ouvido.

Quando estava em um ambiente silencioso sentia zumbido do lado esquerdo e a dor subia para a cabeça. Às vezes passava a noite caminhando para poder aguentar…

Iniciei o tratamento da ATM (articulação temporomandibular) e comecei a ter alivio das minhas dores. Após dois anos iniciamos a reabilitação. No meio tive uma cirurgia de bacia, onde os médicos precisaram instalar uma prótese de quadril.
Também tive um tumor no rim. Essas situações demoraram o ritmo da reabilitação.

Sem dor e com melhora na estética a Dra. Lidia e o Dr. Luis Daniel me explicaram que não poderia retirar totalmente o dispositivo, já que a perda de dimensão era muito grande e também porque os meus processos degenerativos estavam ativos, o que implicava falta de estabilidade não só na ATM, mas também em outras articulações.

Depoimento da paciente

Fiquei com um dispositivo intraoral pequeno que vai ser trocado em pouco tempo por um dispositivo intra-oral estético.

Minha qualidade vida melhorou 100 por cento, eu consigo dormir muito bem, e até o zumbido não sinto mais, nem as ferroadas.

ESTÉTICAMENTE MELHOROU A MINHA AUTOESTIMA, mesmo que isso não TENHA SIDO o motivo da procura. O motivo era aliviar as minhas dores, agora SEM DOR, TAMBÉM A ESTÉTICA É IMPORTANTE.

Grande abraço e o agradecimento aos meus Drs., pela qualidade de vida.

FINAL
